產品描述:YX805A 是一款性能穩定的太陽能草
坪燈升壓控制芯片，適用于一節 1.25V 電
池供電的太陽能草坪燈。主要功能有充電
控制、升壓驅動、光控、低壓保護等。太
陽能草坪燈主要利用太陽能電池的能源來
進行工作，當白天太陽光照射在太陽能電
池上，把光能轉變成電能存貯在蓄電池中，
再由蓄電池在晚間為草坪燈的 LED（發光
二極管）提供電源。其優點主要為安全、
節能、方便、環保等。
產品指數:
產品指數:高效率：80~90％（典型值），可充分利用太陽能電池
外圍器件少： 一個電感
低壓電池保護功能
輸入電流通過調電感量可調
應用領域:
應用領域:太陽能草坪燈
太陽能燈串
LED驅功
YX805A LED太陽能草坪燈 TO94 封裝形式：
管腳定義：
應用原理圖及電流參數：
1. 單色LED應用電路圖

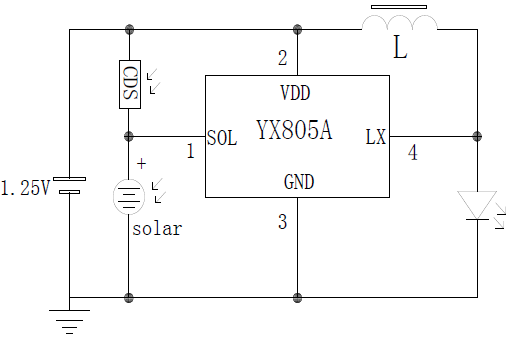

光敏電阻控制使能

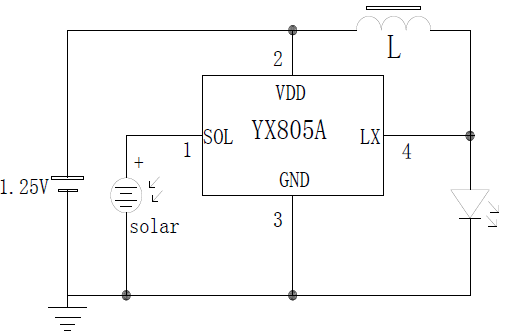

太陽能電池控制使能
2.七彩LED草坪燈IC應用電路圖：

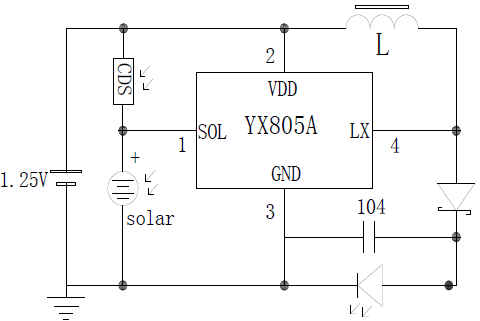

光敏電阻控制使能

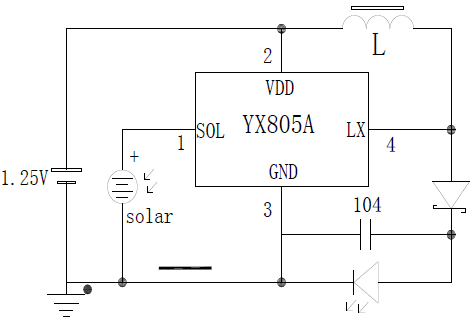

太陽能電池控制使能
YX805A LED太陽能草坪燈 TO94 封裝形式： 管腳定義：| 管腳編號 | 管腳名稱 | 功能 |
| 1 | SOL |
接太陽能電池正端，使能及充電控制端
|
| 2 | VDD | 電源端 |
| 3 | GND | 地 |
| 4 | Lx | 功率開關漏極 |
應用原理圖及電流參數：1. 單色LED應用電路圖
光敏電阻控制使能
太陽能電池控制使能
2.七彩LED草坪燈IC應用電路圖：
光敏電阻控制使能
太陽能電池控制使能

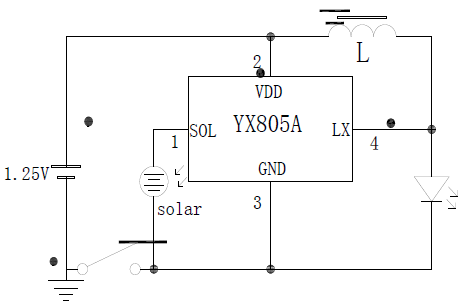

推薦接法1

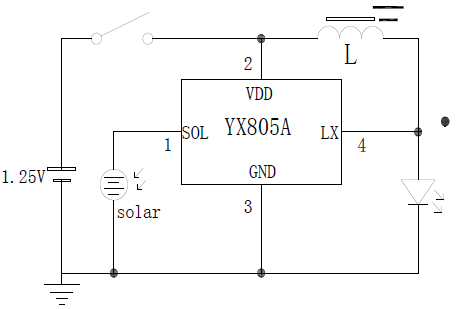

推薦接法2
說明：開關有多種接法，不同接法各有優缺點，
其它開關接法會存在隱患請使用時注意。

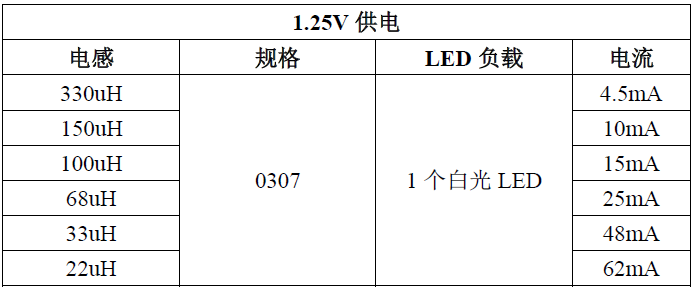

電流調節參數（僅供參考，具體已實測為準）
其它開關接法會存在隱患請使用時注意。
電流調節參數（僅供參考，具體已實測為準）
