產品技術資料下載SM7307.PDF
產品描述:SM7307 是一款內部集成功率管的高效的PWM-LED 恒流驅動控制芯片
。恒流精度可以達到全電壓范圍±3%，芯片直接從DRAIN 輸入電壓供電，
不需要輔助繞組提供電源。
SM7307 主要適用于高亮的BUCK LED 驅動器。
無需任何的補償元件，即可實現恒定的輸出電流。
外圍元件少，方案成本低，具有LED 輸出開短路保護特性
產品特點:730V 單芯片集成工藝
寬電壓85Vac~265Vac 輸入；
恒流精度±3%；
效率高達90%@220Vac 以上；
內置自恢復輸出開短路保護；
非隔離拓?fù)浣Y(jié)構；
低成本BUCK 驅動方案；
無需補償元件；
外圍器件少，BOM 成本低；
封裝形式：SOP8；
應用領域:T8、T5 燈管
LED 球泡燈
LED 信號燈和裝飾燈

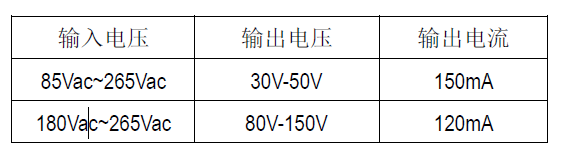

SM7307典型應用規格：

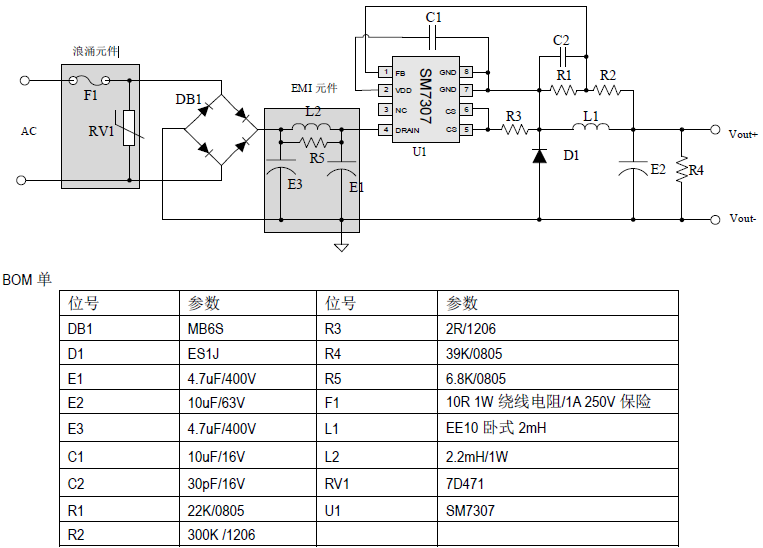

SM7307（3-7W）150mA LED照明驅動方案：
