產品技術資料下載SM7520.PDF
產品描述:SM7520 芯片是一款高精度、高效率的LED 恒流驅動控制芯片，
在85Vac~265Vac 輸入電壓范圍內，恒流精度小于± 5%。
SM7520 芯片既支持非隔離的BUCK 方案，同時也支持PSR 反激方案，
無需任何補償元件，即可實現恒定的電流輸出，外圍器件少，方案成本低。
芯片內置自恢復的LED 輸出開短路保護電路，提高系統可靠性、安全性。
產品特點:寬電壓85Vac~265Vac 輸入
恒流精度小于± 5%
效率大于85%
隔離的PSR 反激方案
非隔離的BUCK 方案
內置自恢復的輸出開短路等保護功能
CS 開路保護
外置功率MOS 管
封裝形式：SOT23-6
應用領域:LED 照明驅動
筒燈或吸頂燈
平板燈

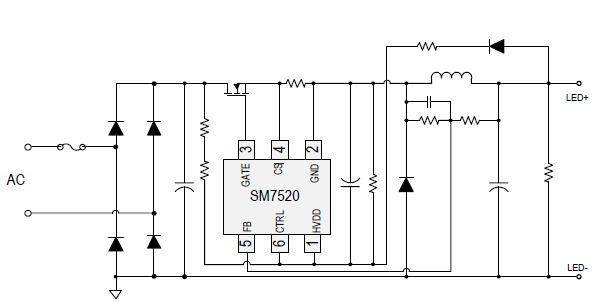

SM7520 BUCK應用:
說明：BUCK 應用時，需要將CTRL 端口接到高電位（HVDD）。

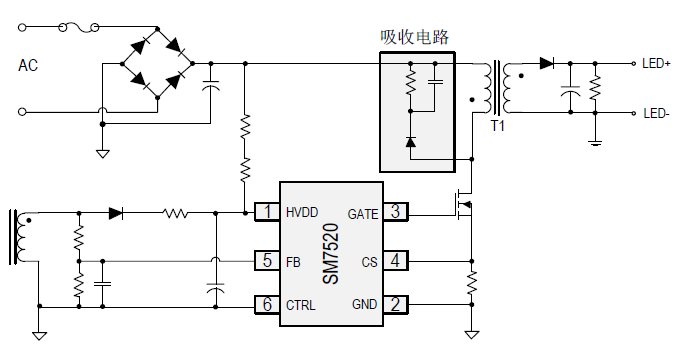

SM7520 反激應用：
說明：反激應用時，將CTRL 腳接地電位GND。
SM7520 50~100V/300mA 單電壓(180~265Vac)系統以及BOM表：
