產品描述:SM7305PB是一款內部集成功率管且高效的PWM-LED 恒流驅動控制芯片。
適用于85Vac~265Vac 全范圍輸入電壓，恒流精度小于± 3%，芯片直接從
DRAIN輸入電壓供電，不需要輔助繞組提供電源。
SM7305PB主要適用于高亮的BUCK LED 驅動器。無需任何的補償元件，
即可實現恒定的輸出電流。外圍元件少，方案成本低，具有LED輸出開短
路保護、過溫保護特性。
產品特點:寬電壓85Vac~265Vac 輸入
恒流精度小于± 3%
效率高達90%
內置自恢復的輸出開、短路保護功能、過溫保護功能
非隔離拓撲結構
低成本BUCK 方案
無需補償元件
外圍器件少，BOM 成本低
封裝形式：SOP8
應用領域:T8、T5 燈管
LED 球泡燈
LED 信號燈和裝飾燈

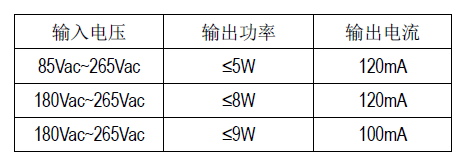

SM7305PB 典型應用規格：

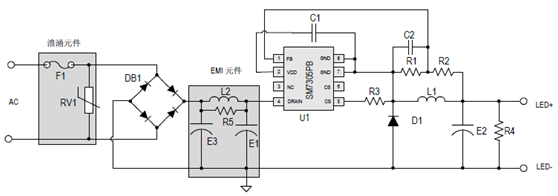

SM7305PB過認證應用原理圖：
優點：系統可通過EMI；
缺點：認證結構多了3個元器件，成本增加；

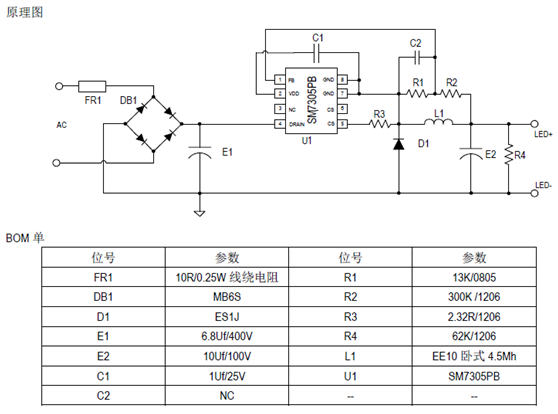

SM7305PB（8W）120mA單電壓系統：
產品技術資料下載SM7305PB.PDF
