SM7523B 恒流LED原邊控制功率開關

來源：深圳晶立弘泰作者：深圳晶立弘泰發布時間：2016-07-02 16:05:06

產品技術資料下載
SM7523B.PDF

產品描述:
SM7523B 是應用于離線式小功率AC/DC 開關電源的高性能的
原邊反饋控制功率開關芯片，在全電壓輸入范圍內實現高精度恒流輸出，
精度小于±5%，無需環路補償，并可使系統節省光耦，
TL431 以及變壓器輔助繞組等元件，降低成本.
芯片內部集成了逐周期峰值電流限制，F(xiàn)B 過壓保護，
輸出開/短路保護和開機軟啟動等保護功能，以提高系統的可靠性。

產品特點:
拓?fù)浣Y(jié)構支持：反激及低成本BUCK-BOOST
采用730V 單芯片集成工藝
寬電壓85Vac~265Vac 輸入電壓范圍內恒流精度小于±5%
全電壓范圍內兼容1~3W
明微專利的無需輔助繞組的原邊反饋控制技術可使系統節省光耦、431 等元件
無需環路補償
內置前沿消隱電路(LEB)
逐周期峰值電流比較
輸出開/短路保護
內置開機軟啟動
內置FB 過壓保護及短路保護等功能
封裝形式：SOP8

應用領域:
LED 照明驅動

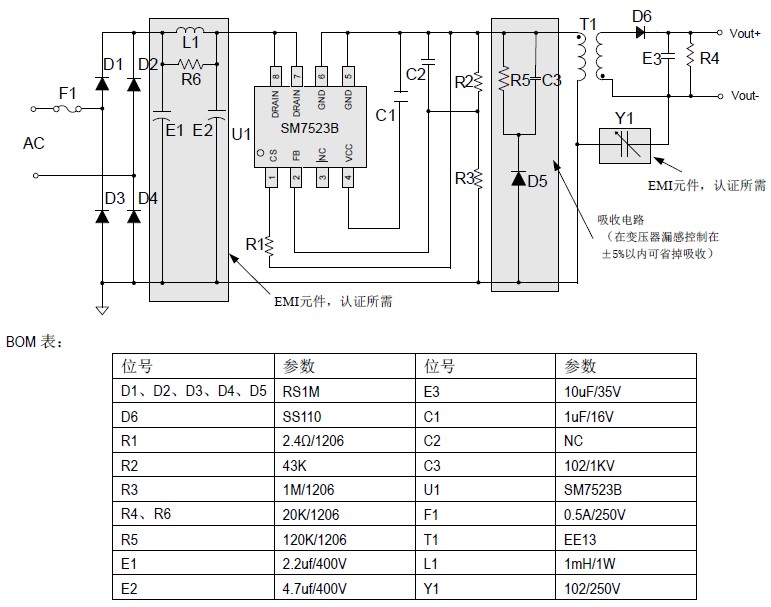

SM7523B 12V/300mA LED 高端照明應用方案:
