LN2544直流高壓輸出10.5V/300mA恒流電動車LED車燈驅動方案

發布時間：2016-07-13 23:06:06

基于LN2544的直流高壓輸入恒流驅動方案

應用于電動車LED燈驅動
1簡介：

方案基本特性：

極少的外圍器件

較小的紋波電流

支持模擬調光

輸入電壓范圍：12 VDC-80VDC

占空比最高可達百分之百

開路保護、短路保護、過溫保護

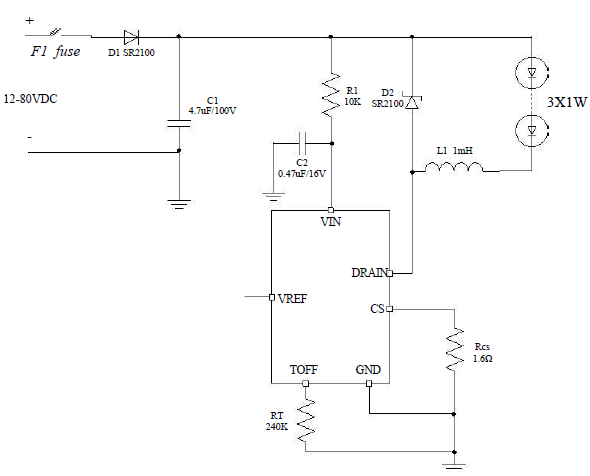

2.原理圖

注：該應用輸入為 12VDC-80VDC，輸出 10.5V/300mA。

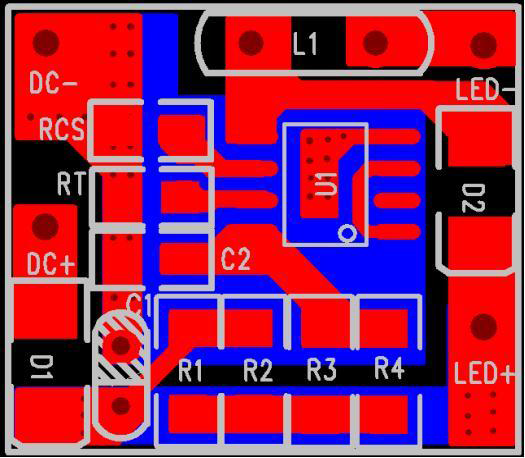

PCB布局圖片：

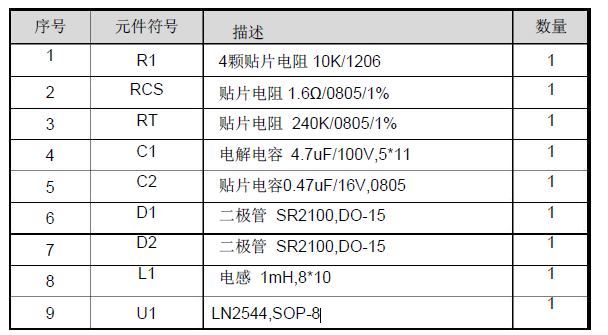

4.BOM表：

5.測試參數：

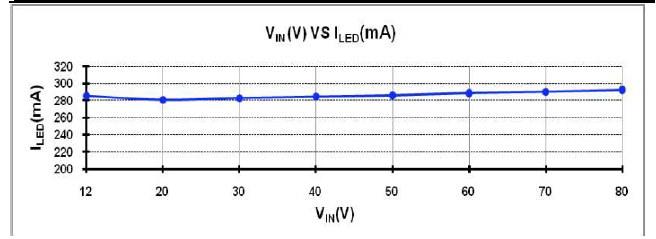

5.1線性調整度

不同的輸入電壓下對應的輸出電流

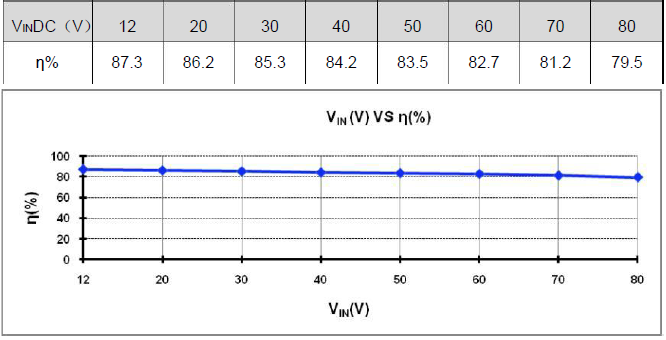

5.2效率：
不同的輸入電壓下對應的效率
LN2544方案_電動車LED恒流IC燈方案

6.關鍵元器件參數設計

基本設計參數：
LN2544方案_電動車LED恒流IC燈方案
