ME8327B 六級能效10W原邊反饋恒壓恒流控制器

來源：深圳晶立弘泰作者：深圳晶立弘泰發布時間：2016-07-14 00:51:50

產品描述:

ME8327B 是一款滿足六級能效標準原邊反饋準諧振
模式的小功率AC/DC 電源控制芯片。內部集成了
650V,2A 的高壓功率MOS 管，最大功率10W，用于充
電器，適配器和LED 驅動領域。實現±5%的恒壓恒流精
度和小于100mW 的待機功耗。在恒壓模式下內置了線電
壓補償功能。采用準諧振控制，實現高效率和良好的EMI
性能，滿足六級能效標準要求。
該芯片集成了諸多保護功能，包括：VDD 欠壓保護
(UVLO)，VDD 過壓保護，軟啟動，逐周期過流保護，所
有管腳浮空保護，內置前沿消隱，VDD 電壓鉗位保護，
過溫保護，等等。

產品指數:
效率滿足六級能效要求
原邊反饋(PSR)準諧振（QR）控制技術實現高效率，無需光耦和TL431
±5%恒壓恒流精度
待機功耗小于100mW
內置650V高壓MOSFET功率管
最大功率10W
恒壓模式下內置線壓降補償(Cable drop compensation)
內置軟啟動
所有管腳浮空保護
輸出過壓保護
逐周期電流限制
內置前沿消隱(Leading edge blanking)
VDD欠壓保護(UVLO)，過壓保護及鉗位
過溫保護

應用領域:
充電器
適配器
LED照明

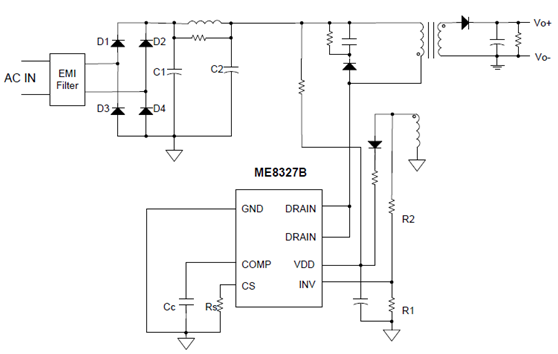

ME8327B典型應用圖:

5V1A充電器系統應用圖

ME8327B 芯片腳位圖:
