LED磁性燈方案
當前位置：網站首頁> 應用方案 > LED磁性燈方案 >

方案特點

支持高輝調光，65536：1調光比

共陽極方案

寬輸入電壓：5-100V

內驅 100V/6A 的 MOS

內置 5.5V 穩壓管

最大工作頻率 1MHz

輸出電流可調范圍 60mA~1.8A

恒流精度≤±3%

高效率：最高可達 95%

支持 PWM/模擬/分段調光

內部集成環路補償，外圍電路簡潔，系統更加穩定可靠

抗干擾能力強，支持做多路供陽輸出

低亮度調光無抖動，調光平滑無階梯感

良好的線性調整率和負載調整率

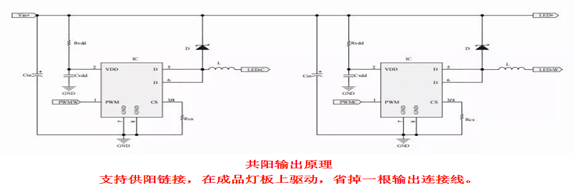

應用圖

OC5220共陽極 深度調光DC-DC降壓恒流芯片替換Hi7001 Hi7000

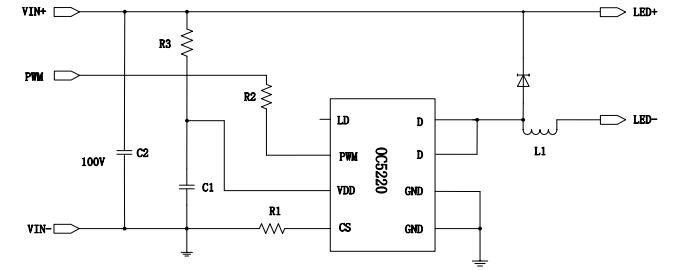

原理圖

OC5220共陽極 深度調光DC-DC降壓恒流芯片替換Hi7001 Hi7000 OC5220共陽極 深度調光DC-DC降壓恒流芯片替換Hi7001 Hi7000 OC5220共陽極 深度調光DC-DC降壓恒流芯片替換Hi7001 Hi7000 OC5220共陽極 深度調光DC-DC降壓恒流芯片替換Hi7001 Hi7000 OC5220共陽極 深度調光DC-DC降壓恒流芯片替換Hi7001 Hi7000 OC5220共陽極 深度調光DC-DC降壓恒流芯片替換Hi7001 Hi7000 OC5220共陽極 深度調光DC-DC降壓恒流芯片替換Hi7001 Hi7000
型號 封裝 輸入電壓范圍 輸出電壓范圍 輸出電流范圍 輸出功率范圍 驅動方式 效率 工作模式/頻率 電流采樣方式 調光功能
OC5221 SOT23-6 5-100V ≤Vi-1V ≤5A ≤60W 外擴MOS 最大95% 頻率可調 平均電流采樣 PWM調光/線性調光
OC5220 SOP8 5-100V ≤Vi-1V ≤1.8A ≤40W 內置MOS 最大95% 頻率可調 平均電流采樣 PWM調光/線性調光
OC5228 SOP8 5-100V ≤Vi-1V ≤1.2A ≤25W 內置MOS 最大95% 頻率可調 平均電流采樣 PWM調光/線性調光

應用范圍

  • LED磁吸燈
    景觀亮化洗墻燈
    舞臺調光效果燈
    高端汽車照明
    LCD 背光照明
    建筑照明
