OC7131 PWM調光線性降壓

來源：深圳晶立弘泰作者：深圳晶立弘泰發布時間：2016-07-05 18:25:33

產品描述:

OC7131 是一種帶PWM 調光功能的線性降壓LED 恒流驅動器，
僅需外接一個電阻和一個NMOS 管就可以構成一個完整的LED恒流驅動電路，
調節該外接電阻就可以調節輸出電流，輸出電流可調范圍為10mA到3000mA。
OC7131 內置過熱保護功能，可有效保護芯片及MOS 管，避免因過熱而造成損壞。
OC7131 具有很低的靜態電流，典型值為49uA。
OC7131 帶PWM 調光功能，可通過在DIM 腳加PWM 信號調節LED 電流。
OC7131 采用SOT-89-5 和SOT-23-5 封裝。

產品指數:
電源電壓：2.5V~6V
低靜態電流：49uA
輸出電流：10mA 到3000mA。
PWM 調光：最高頻率10KHz
輸出電流精度：優于±4%
內置過熱保護
電源電壓可擴展至 400V 以上。

應用領域:
線性 LED 照明驅動
LED 手電筒、LED 臺燈、LED 礦燈、
LED 指示燈等

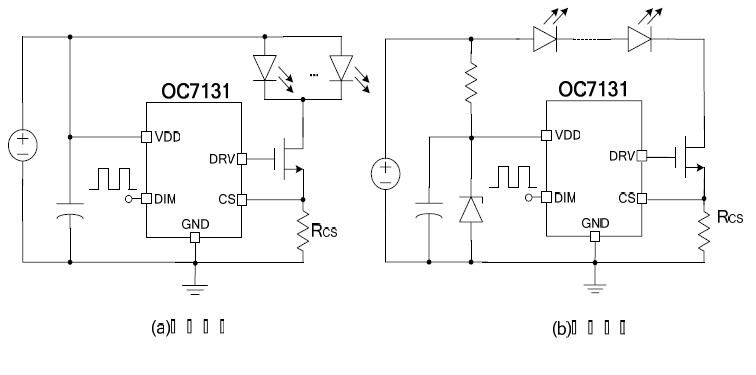

OC7131典型應用電路：
