LN2545

來源：深圳晶立弘泰作者：深圳晶立弘泰發布時間：2016-06-30 00:09:57

產品描述:

LN2545 是一款外圍電路簡單，固定關斷時間模式,
適用于 85Vac~265Vac 全電壓范圍、
直流8V-450V內的非隔離式恒流 LED 驅動芯片。
LN2545 內置 PWM 調光和線性調光兩種模式,
其 DIM 端口允許外接低頻 PWM 信號實現 0~100%調光，
或者外接 0~1.2V 直流電位進行線性調光。
RNTC端外接熱敏電阻可對 LED 燈珠進行溫度補償，
當RNTC 端電壓將至 250mV，則LED電流會隨著 RNTC端電壓降低而減少。
LN2545 采用 SOP-8 封裝。

應用領域:

直流或交流輸入LED驅動器
RGB 背光LED 驅動
LED電動自行車照明
LED汽車照明等

產品指數:

寬輸入電壓范圍：8V~450V
高效率：可達 92%
輸出電流范圍：20mA~3A
固定關斷時間可調
線性和 PWM 調光
溫度補償
峰值電流采樣電壓：0.35V

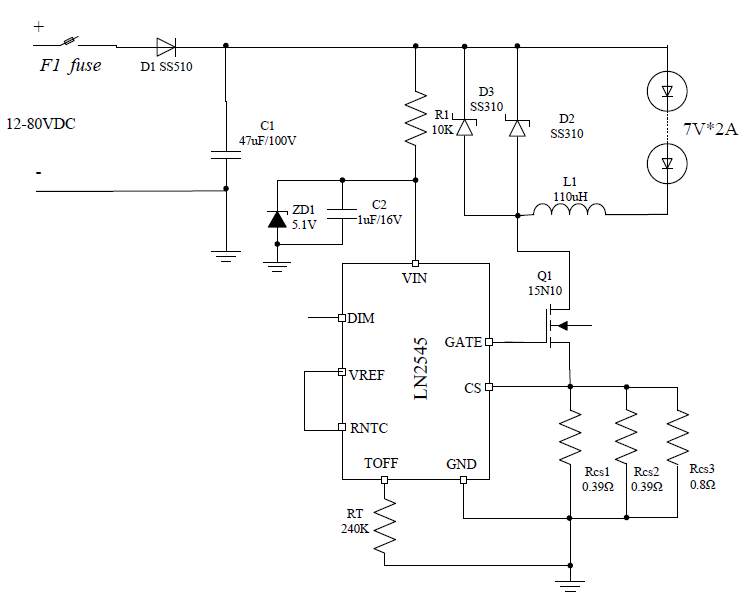

基于LN2545直流高壓輸入恒流驅動方案:
應用于電動車LED燈驅動方案基本特性：

極少的外圍器件

較小的紋波電流
支持模擬調光
輸入電壓范圍：12 VDC-80VDC
輸出電壓電流：7V/2A
占空比最高可達百分之百
開路保護、短路保護、過溫保護
LN2545,LED恒流驅動器,
